04. April 2024

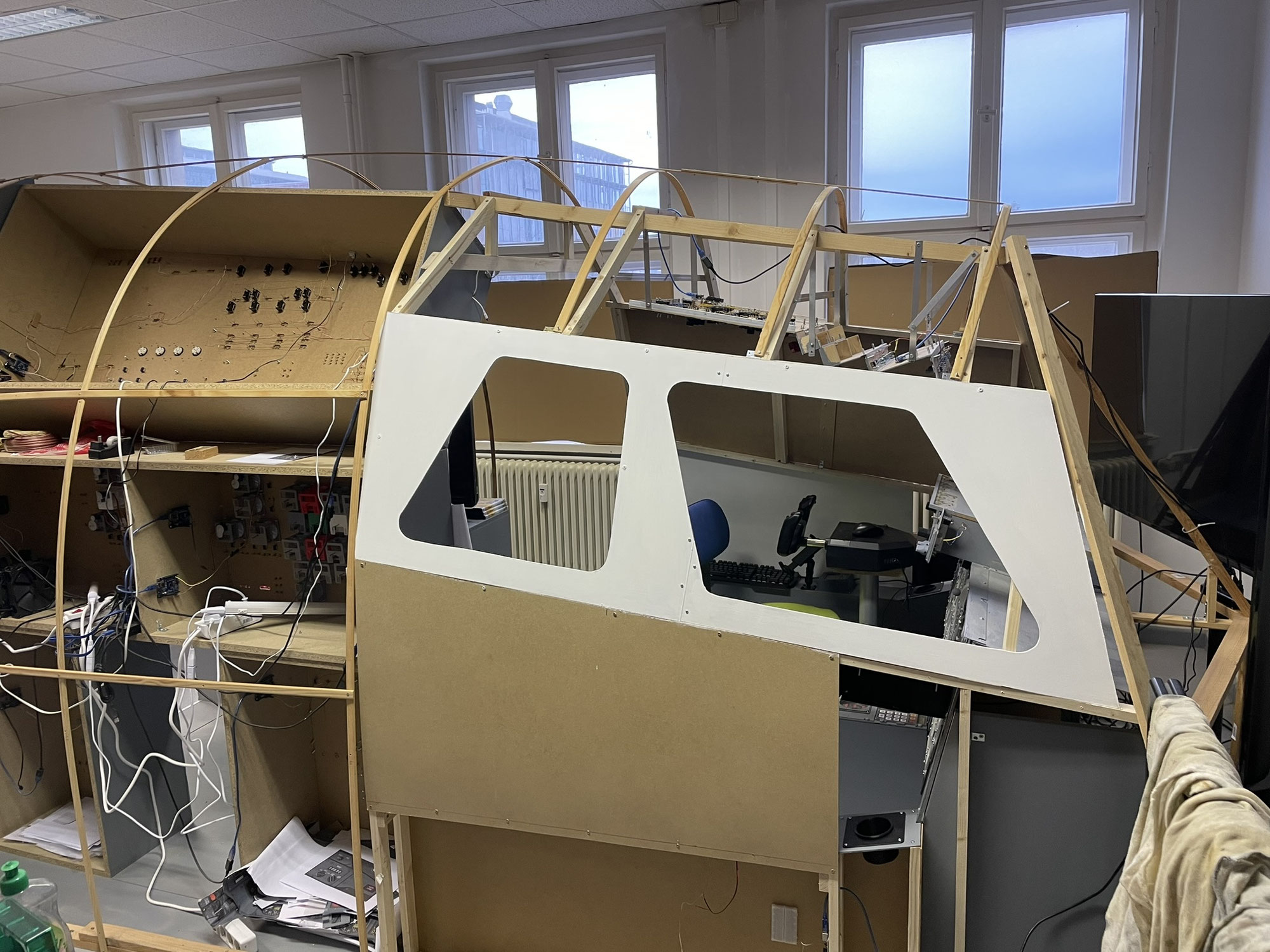

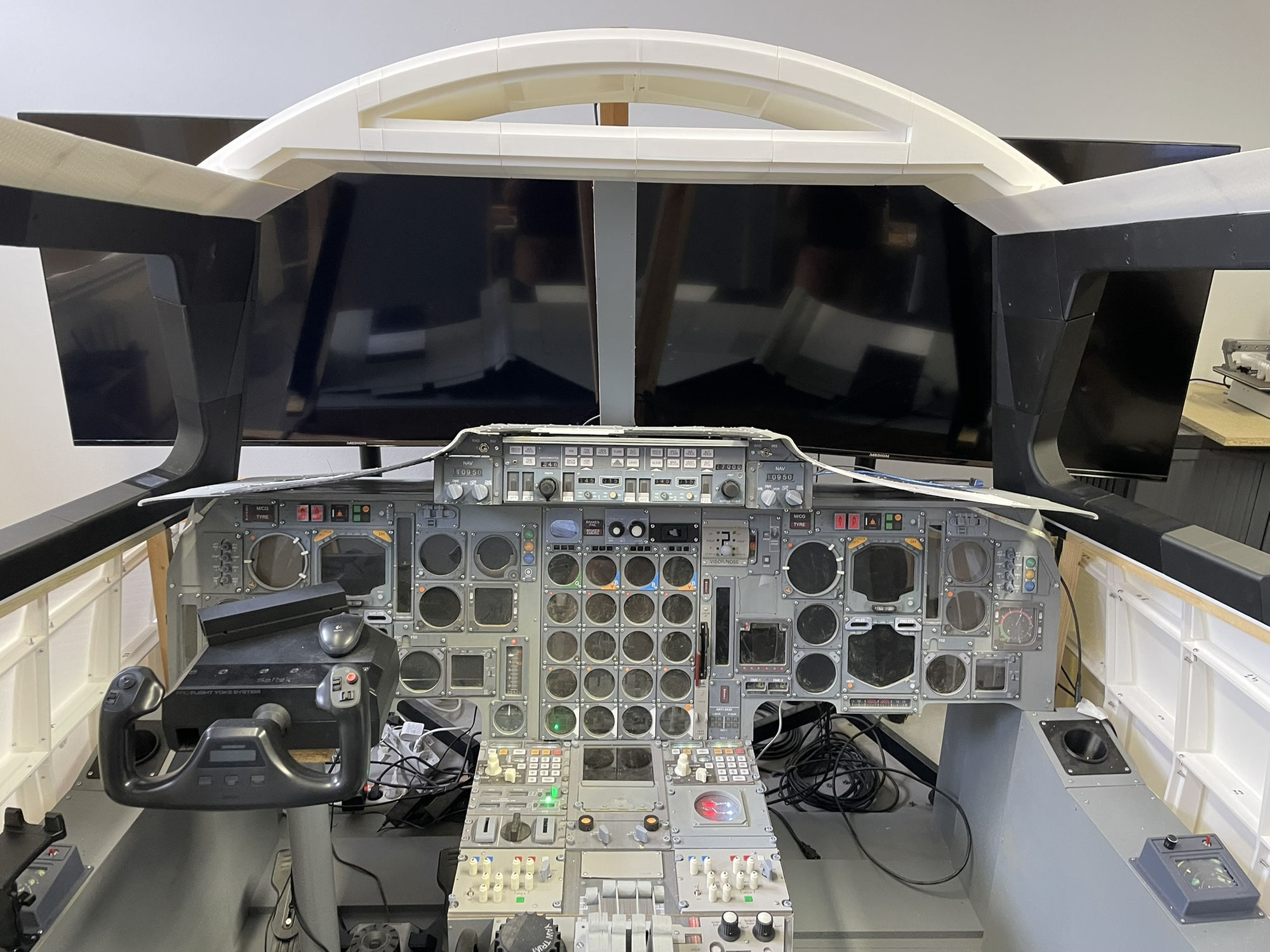

Hier der erste Prototyp für einen Fensterausschnitt. Die Überlegung ist ein Plexiglas einzusetzen und die Verkleidungen mittels 3D Druck zu erstellen. Leider sind meine beiden hervorragenden Drucker von Eleego nur für eine Baugröße von 200x200 ausgelegt. Ich überlege ernsthaft mir einen 3D Drucker mit 400x 400 zuzulegen. Im Augenblick stückele ich die ersten Verkleidungen der Sidewalls.
29. Februar 2024

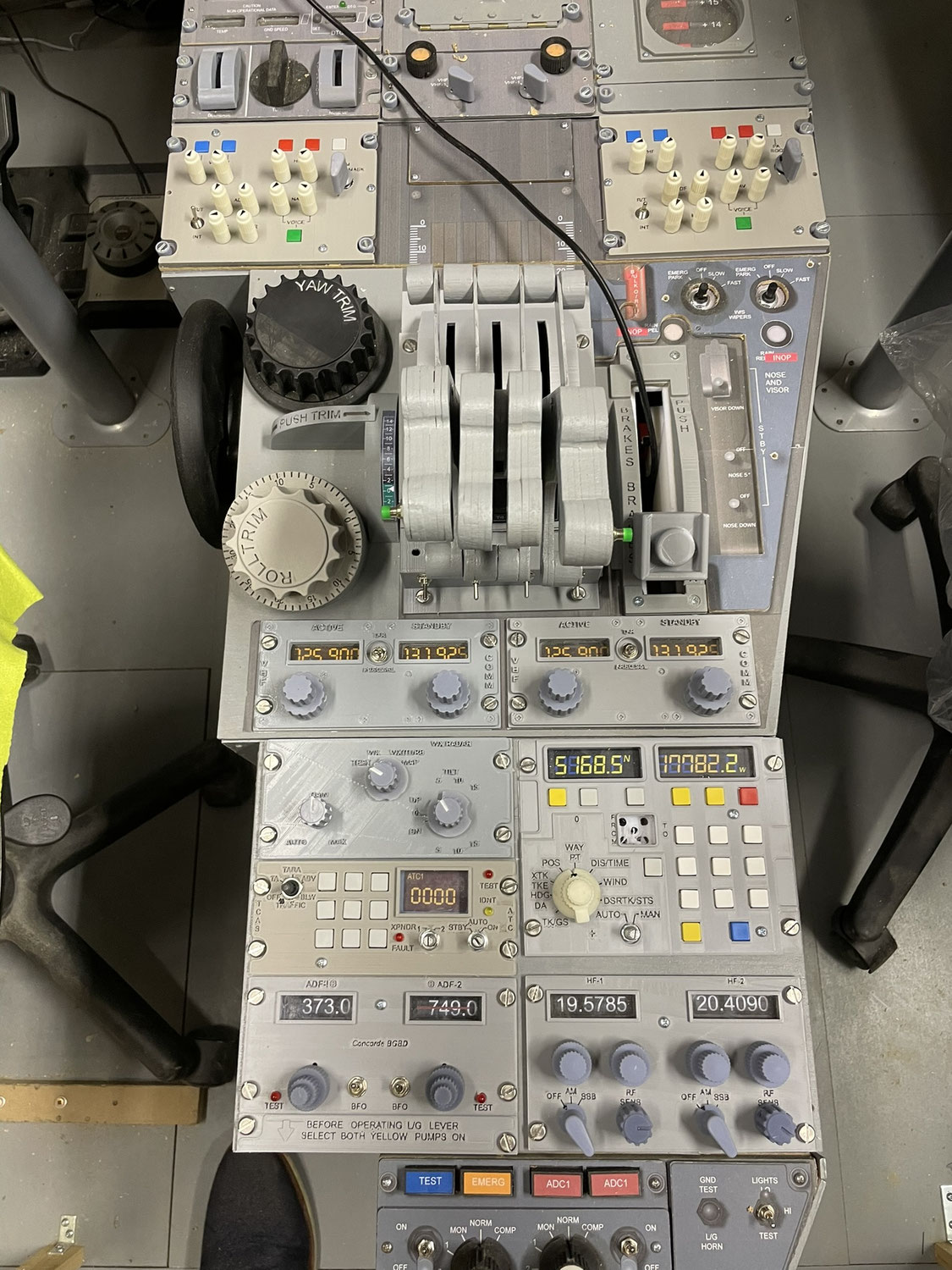

Im neuem Jahr haben die 3D Drucker wieder fleißig gearbeitet und so konnte ich einen großen Teil der Panels für die Center Console meiner Concorde herstellen. Auch die Schubeinheit von Saitek habe ich noch einmal angepasst.
04. Januar 2024

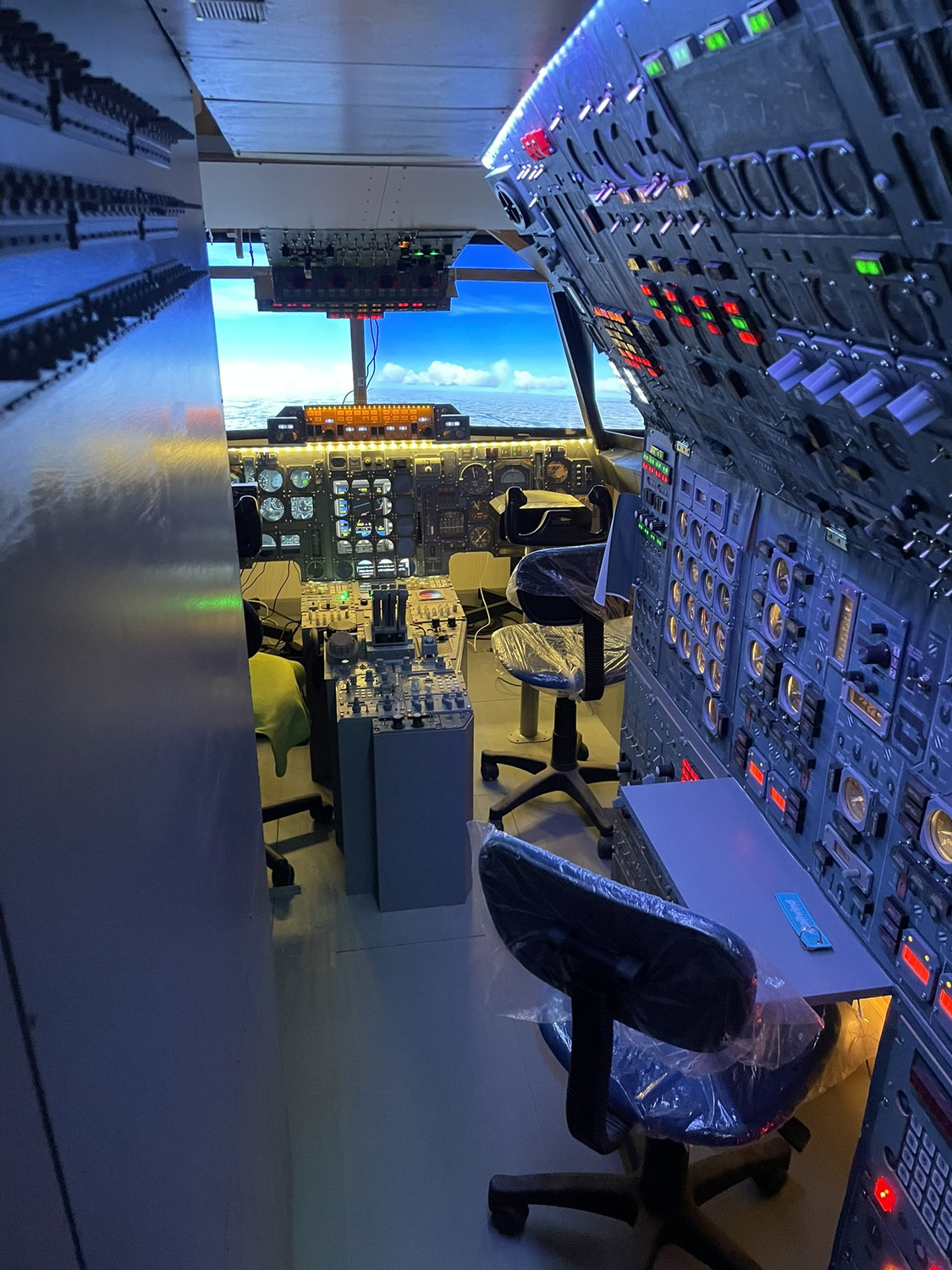

2023 ist Geschichte und meine Concorde ist ein klein wenig weiter gewachsen. Im Neuen Jahr werde ich solange das Wetter noch so gruselig ist fleißig weiter bauen. Ich danke allen, die sich für mein Projekt interessieren und Kommentare gesendet haben.
22. November 2023

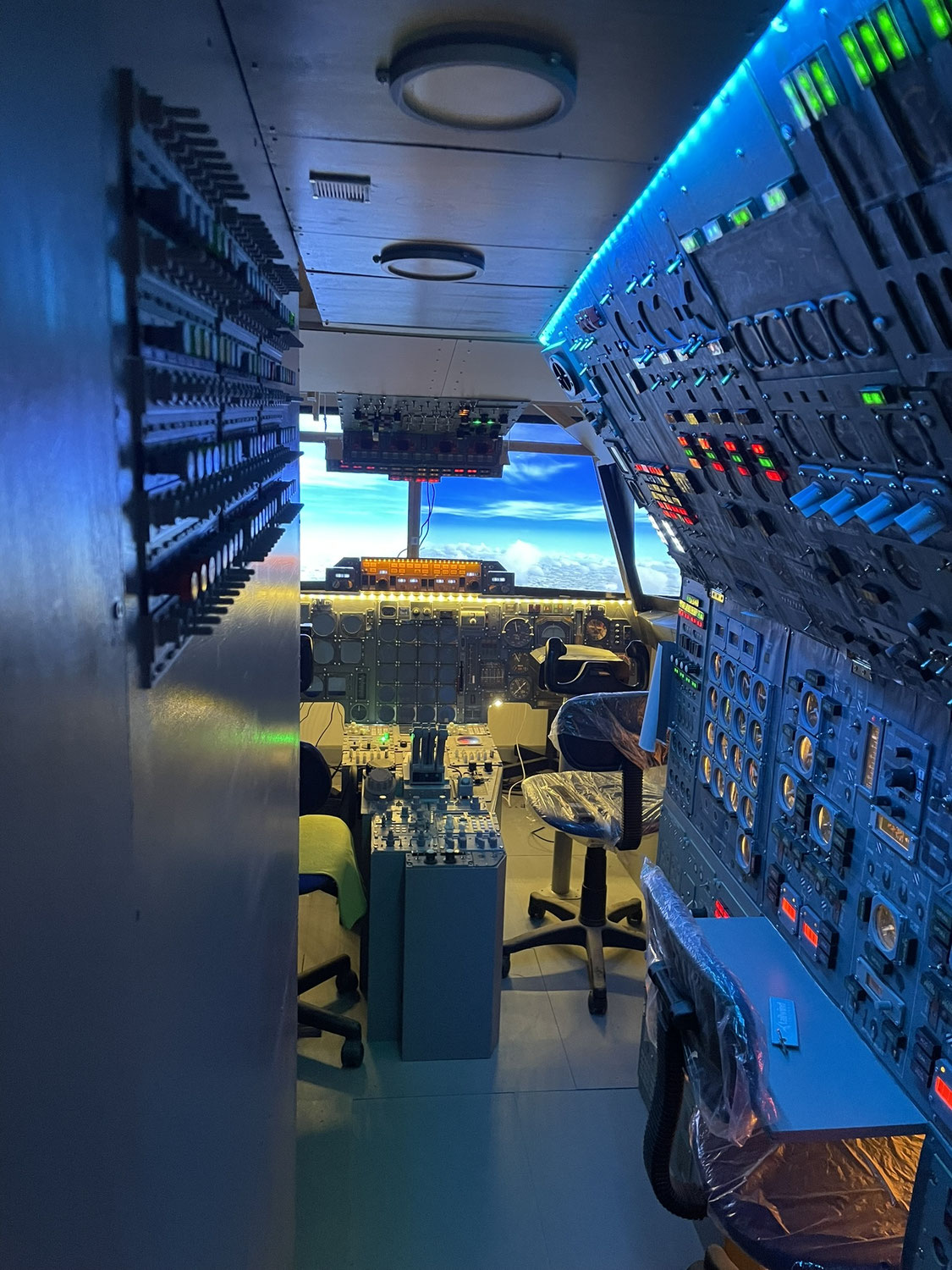

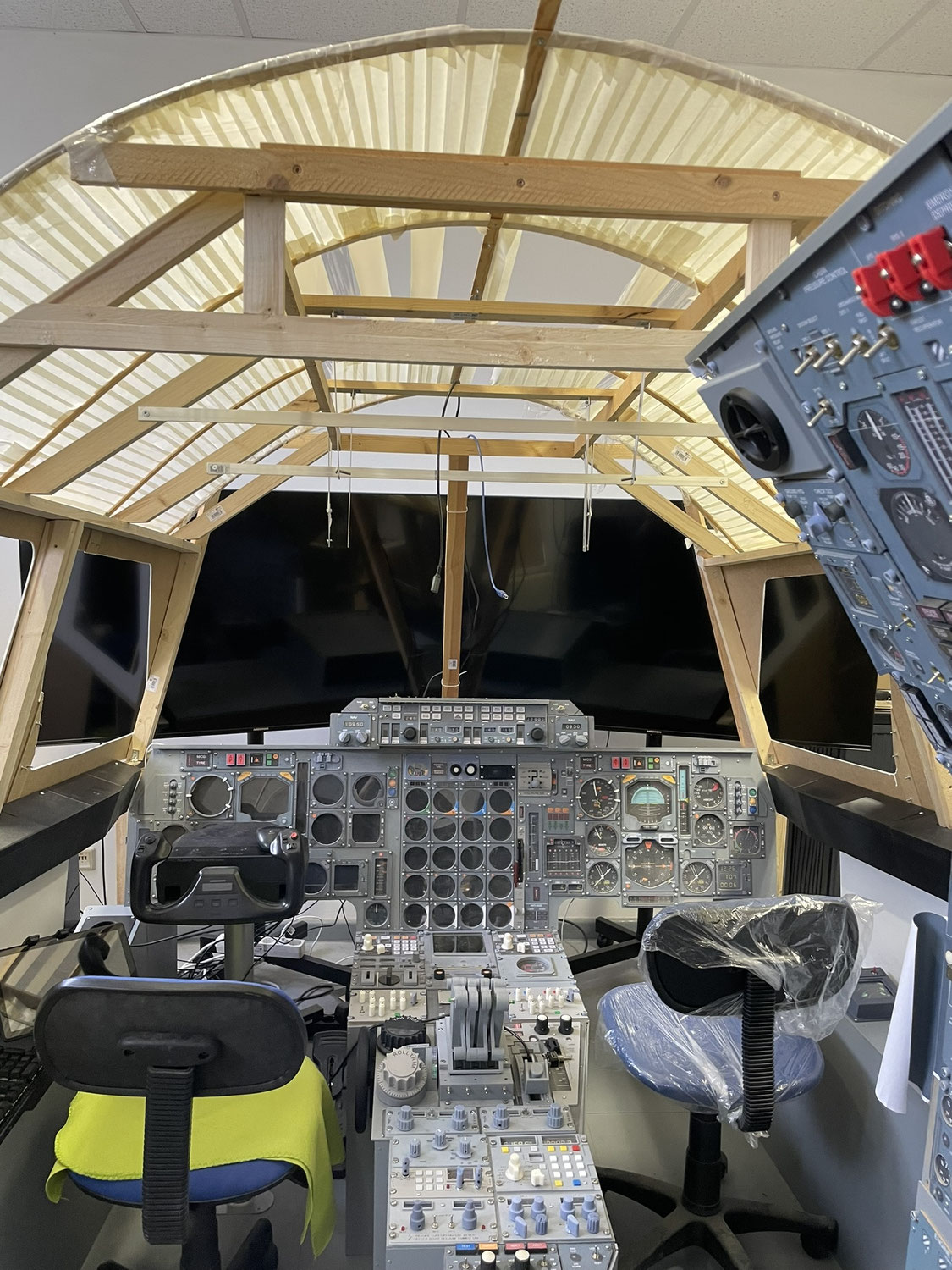

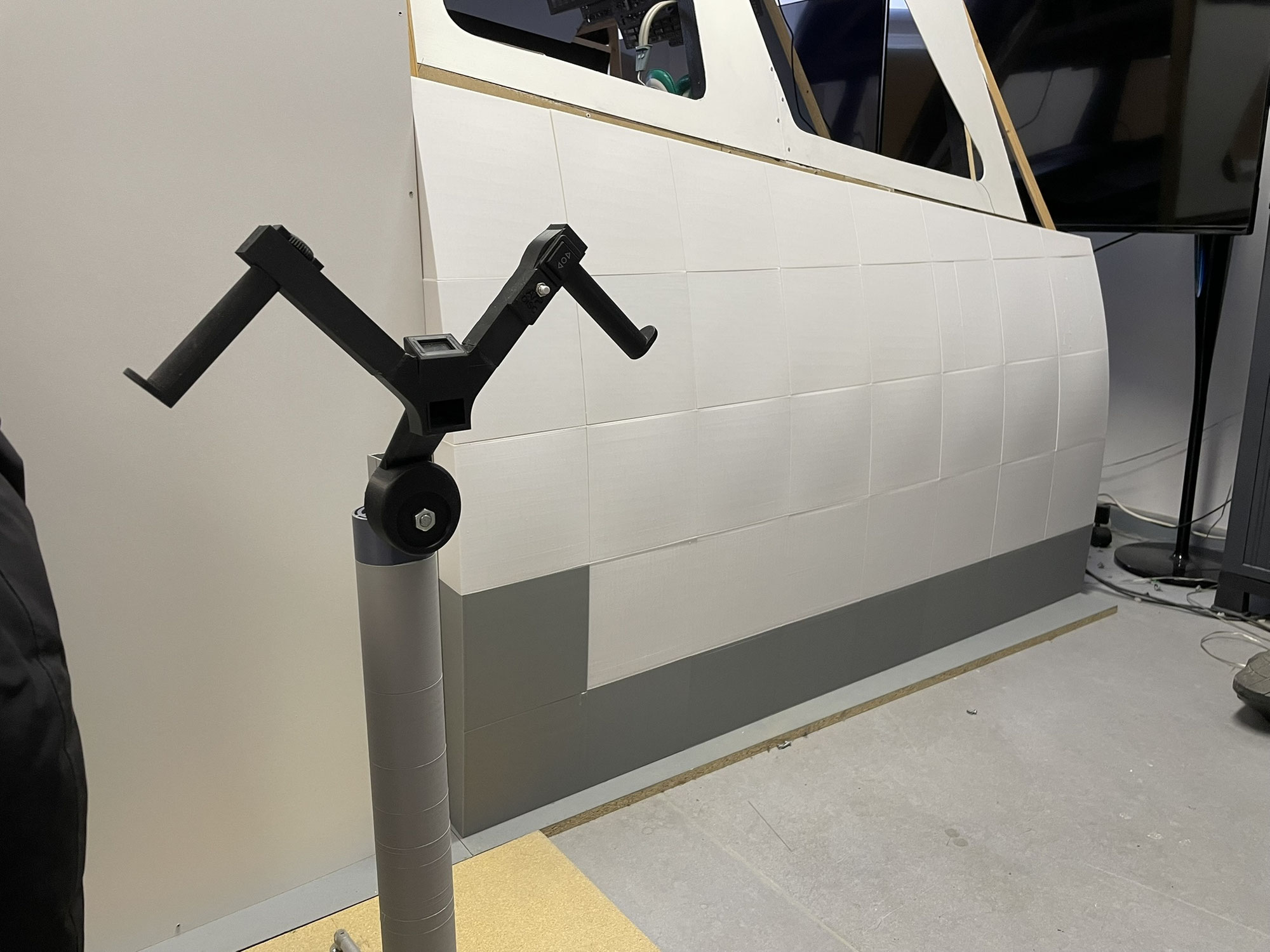

Weiter geht es mit der Gestaltung der Außen hülle. Im hinteren Bereich habe ich nur ein Referenzmaß welches ich in Sinsheim aus der echten Concorde nehmen konnte. Der Durchgang zum Cockpit ist genau 41cm breit.
22. November 2023
Linke Seite Sidewall. Es ist erst einmal das untere Drittel, das ich gebaut habe. Auf dem Teil ist das Wetterradar als Dummy zu sehen. Entsprechend der Bilder die ich als Vorlage hatte, handelt es sich um eine spätere Version die vor allem bei British Airways verwendet wurde. In der französischen Concorde war das Wetterradar noch etwas massiver und vor allem gab es ein rundes Auge.
22. November 2023

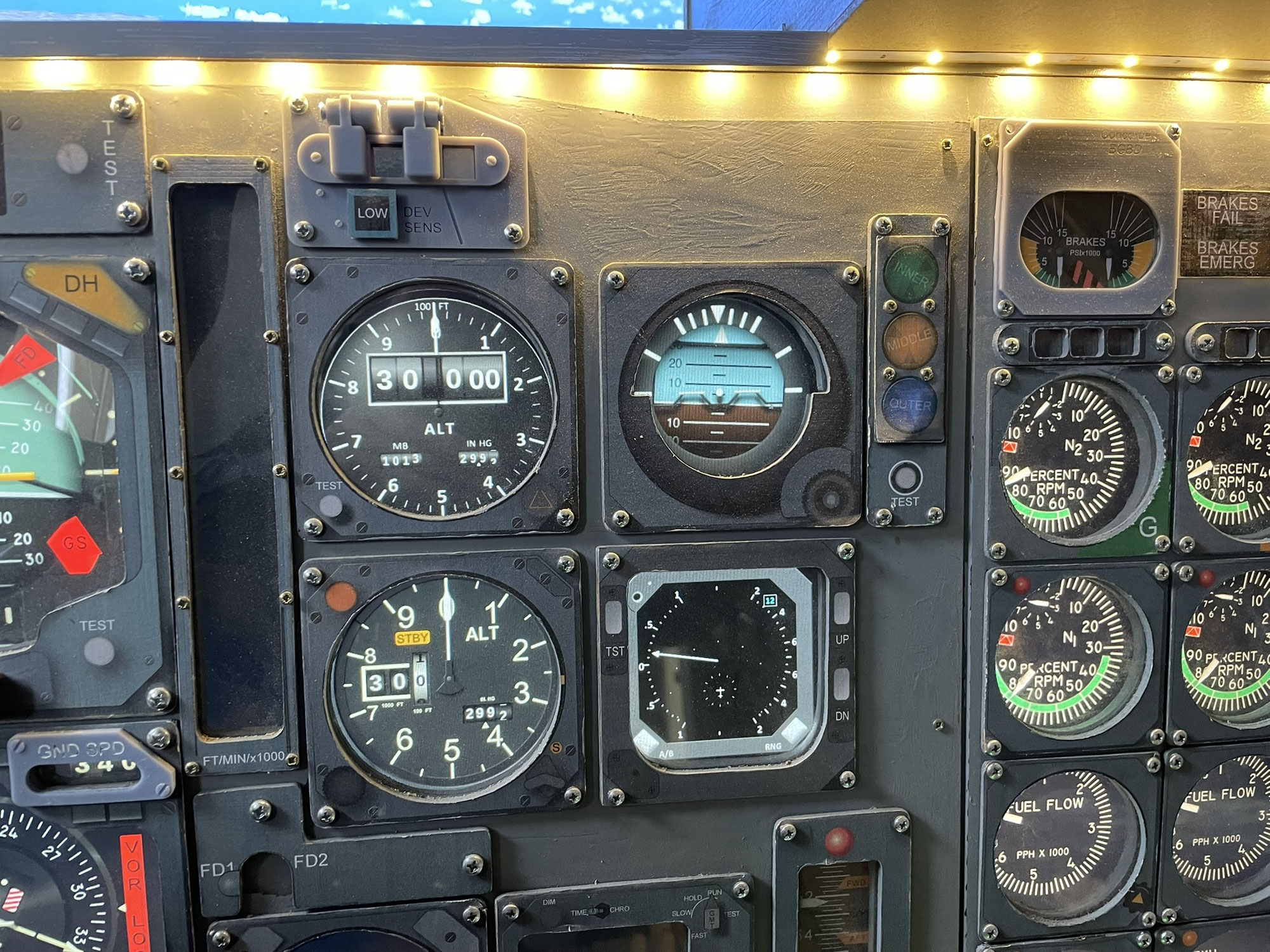

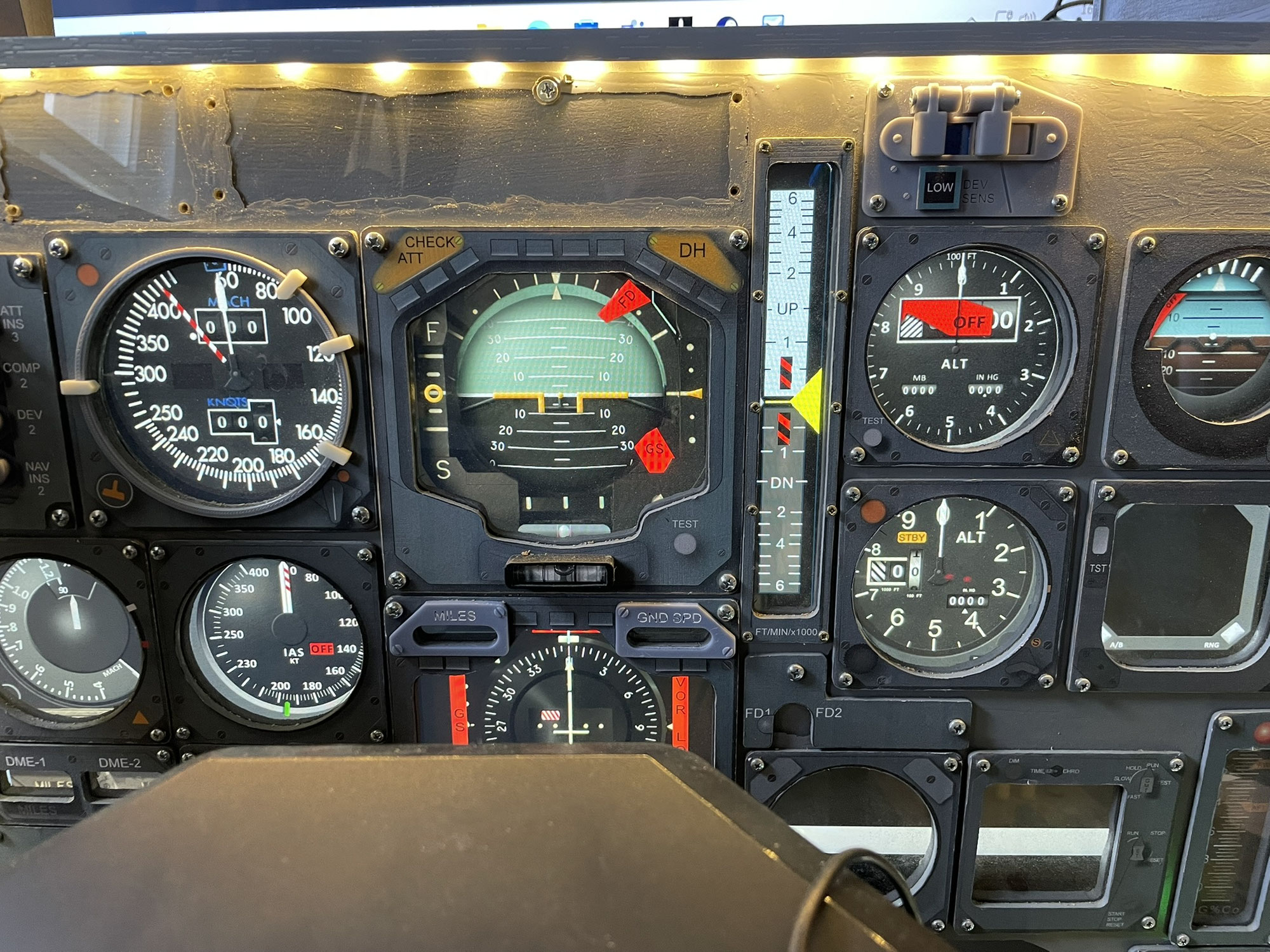

Nach der Sommerpause geht es jetzt an verschiedenen Stellen im Cockpit weiter. Als erstes der weitere Einbau von Rundinstrumenten.
22. November 2023

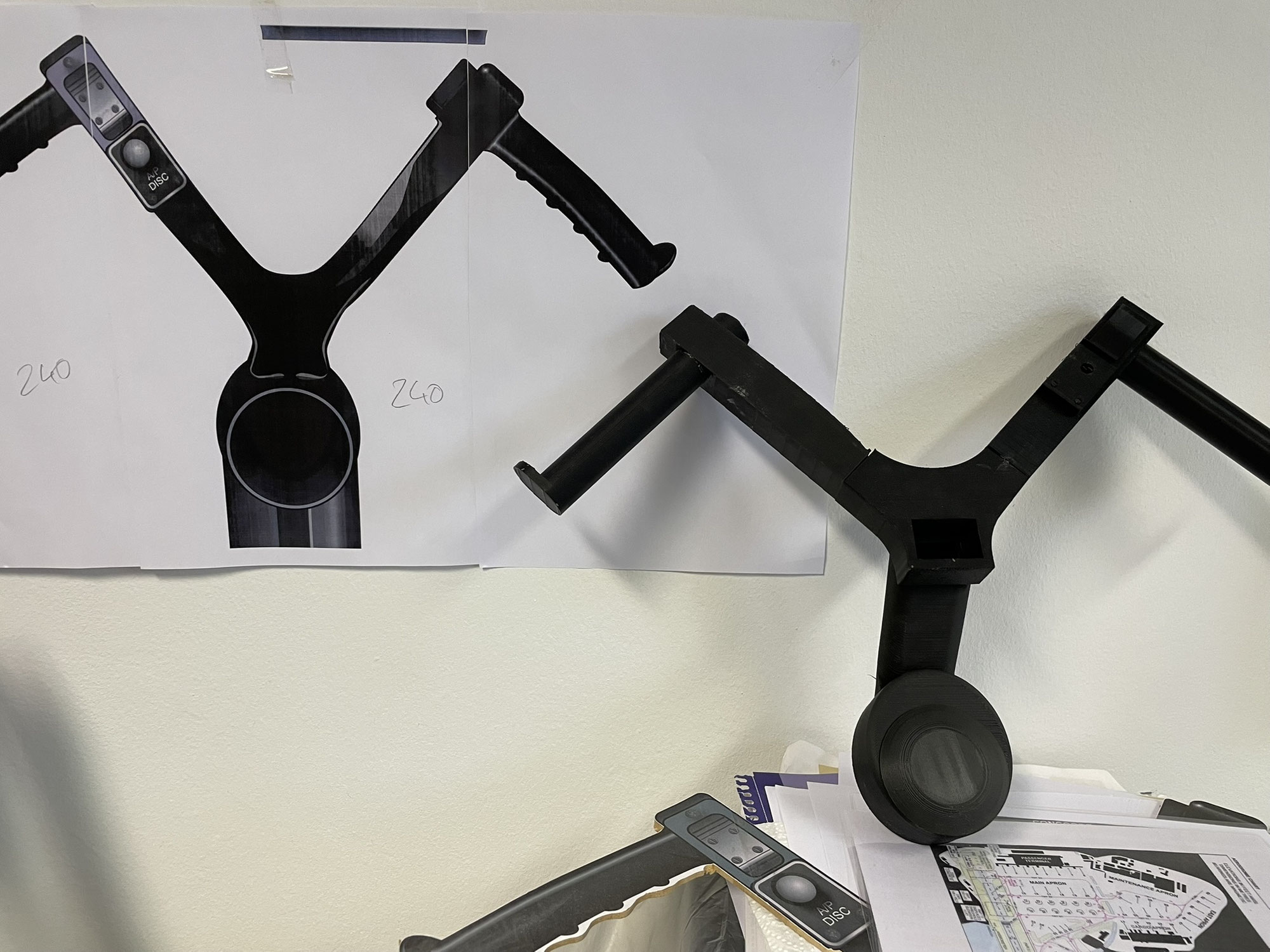

Das Yoke der Concorde ist vom Maßstab her schwer zu bestimmen. Mit Hilfe meines Freundes Francois der auch an einem Concorde Projekt seit Jahren arbeitet, haben wir mit verschiedenen Zeichnungen versucht, ein erstes Ergebnis zu produzieren. Grundlage wie für alle Bauteile im 3D Druck ist das Programm Fusion360.
22. November 2023
Der große Lüfter auf der linken Seite vom Ingenieur Panel besteht aus 3 Teilen. Wieder alles aus dem 3D Drucker. Auch wenn ich nur eine Pdf- Vorlage habe wirkt das Ergebnis meiner Meinung nach ziemlich echt.
22. November 2023
Aus der aufgeklebten Anzeige wird jetzt Dank der 3D Drucktechnik nach und nach eine Anzeige mit funktionierendem Innenleben. Der Servomotor wird der Einfachheit halber über ein Arduino Board und einem Programm für die Simulation angetrieben.
